橫式美段屋瓦系列
耐風壓性能：ＡＡ 斷熱性能：ＡＡ 定尺 高斷熱 工鋼
□資 料 索 取 □彩 色 樣 本 □施 工 例 集

　特　長

■彈力拉扣咬合工法、屋頂強度增加。耐風壓性提高。
■強調美麗橫線條,意匠性十足。
■使用元旦工鋼系統,增高?熱、高強度。
■金屬掛瓦條與掛勾的配合使用,省力化工法。

　式 樣

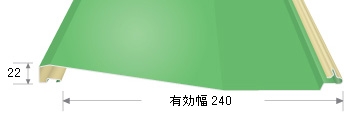

■有效幅：240㎜　 　■有效長：4200㎜(銅板:3640㎜)
■斜率：25/100以上

　依建物性能及目的可挑選系統工法
　標準材質•單位重量
材　質 板　厚 單位重量
彩色鋼板
 0.40㎜ 4.8㎏/㎡
彩色鍍鋁鋅鋼板
 0.40㎜ 4.7㎏/㎡
氟碳烤漆鍍鋁鋅鋼板
 0.45㎜ 5.2㎏/㎡
彩色鋁板
 0.70㎜ 2.7㎏/㎡
氟碳烤漆鋁板
 0.70㎜ 2.7㎏/㎡
彩色不銹鋼板
 0.45㎜ 5.0㎏/㎡
氟碳烤漆不銹鋼板
 0.45㎜ 5.0㎏/㎡
銅 板
 0.40㎜ 5.0㎏/㎡
※重量僅表示為本体之重量。
　 其他材料.厚度祈詢問洽商。
　性　能
　耐風壓強度 　祈詢問洽商。
　熱貫流率 　0.255W/(㎡•K)[0.219kcal/㎡h℃]
　屋根３０分耐火
　元旦工鋼系統 　(FP030RF-0016)
　高斷熱系統 　(FP030RF-9313)
　工法系統５５ 　(FP030RF-0131)

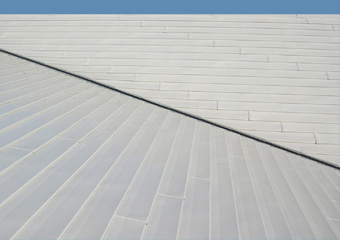

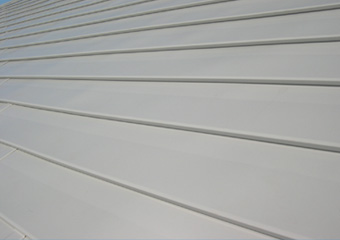

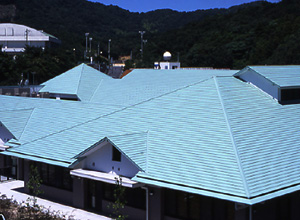

　施工例
